Wälzschleifmaschine RZ 410

Die Jobshop Maschine

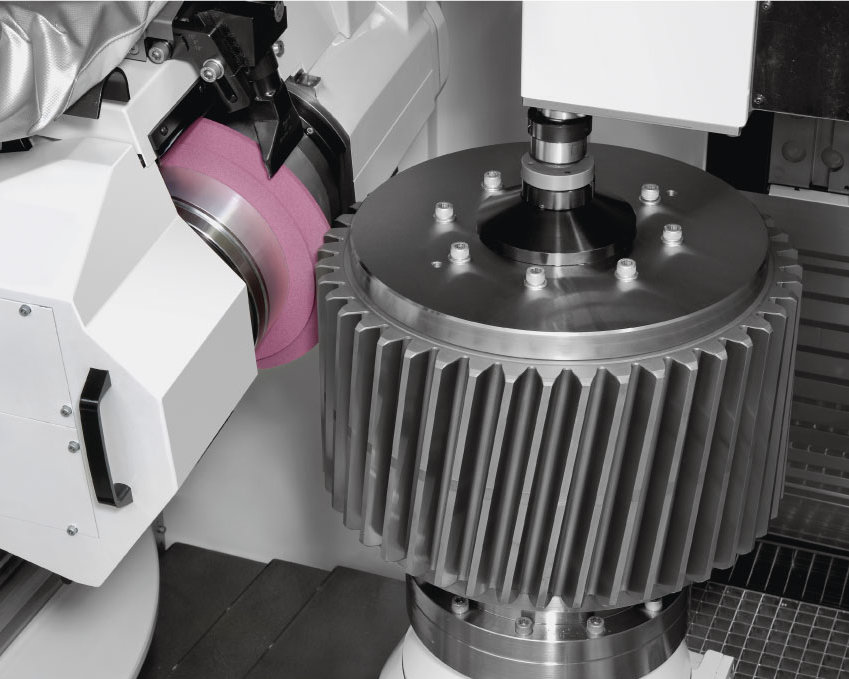

Die RZ 410 Schleifmaschine verbindet Universalität, Hochpräzision und Abtragsleistung und verfügt über die neusten Technologien des Zahnradschleifens. Die RZ 410 ist äusserst thermostabil, da der Ölfluss völlig vom Maschinenbett getrennt verläuft.



Flexibilität und Produktivität

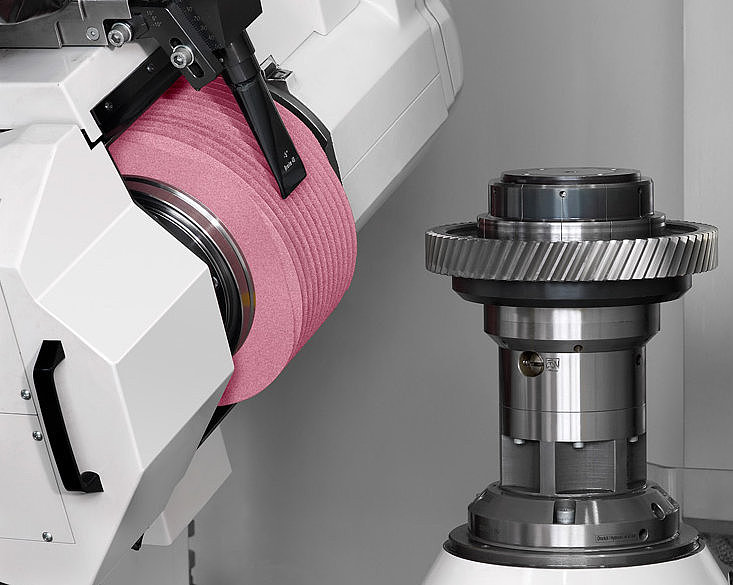

Ihr Schleifdurchmesserbereich von 5 bis 410 mm und der Modulbereich von 0.5 bis 10 mm deckt einen grossen Einsatzbereich des Verzahnungsschleifens ab. Die RZ 410 ist technologisch identisch mit den grösseren Maschinen RZ 550 und RZ 1000, die sich hauptsächlich in ihrem Schleifdurchmesserbereich unterscheiden. Kurze Rüstzeiten und ausgezeichnete Zugänglichkeit unterstreichen die Flexibilität dieser Maschinenfamilie.

Die Maschinen verfügen über den stärksten auf dem Markt erhältlichen Werkstückspindelantrieb, der sich durch seine höchste Regelgenauigkeit auszeichnet und sich adaptiv auf die jeweilige Schleifaufgabe einstellt. Dies macht sich insbesondere bei häufigem Teilewechsel bezahlt.

Profilschleifen (Zahnlücke für Zahnlücke), das Zeilenabrichten und die Option „Messen auf der Maschine“ verdeutlichen das breite Einsatzfeld dieser Schleifmaschinen.

Mit der schwenkbaren Abrichtachse können alle von Reishauer entwickelten Abrichttechnologien wie u. a. das Zeilenabrichten, Abrichten mit mehr-rippigen Vollprofilrollen und das topologisches Abrichten eingesetzt werden.

Die weltweite Marktakzeptanz dieser Maschinen spricht für sich.

Arbeitsbereich
Abweichende Werte werden auf Anfrage geprüft.
Werkstückdurchmesser
5 - 410 mm
Modulbereich
0.5 - 10.0 mm
Schwenkwinkel (Schleifkopf)
± 45°
Schleifhub (max.)
300 mm
Wellenlänge (max.)
700 mm
Werkstückdrehzahl (max.)
600 min⁻¹
Werkstückgewicht (inkl. Spannmittel)
600 kg
Schnittgeschwindigkeit (max.)
80 m/s
Schleifscheibendurchmesser (max.)
300 mm
Schleifscheibenbreiten
145 / 160 mm
Durchmesser der Abrichtwerkzeuge
160 mm
Hardware-Optionen (Auszug)
Schwenkbarer Abrichter
Verzahnungsmessung
Technologie-Optionen (Auszug)
Polierschleifen
Topologisches Schleifen (Twist Control Grinding)
Zeilenabrichten
Schleifen von konischen Stirnrädern (Beveloidverzahnungen)
Schleifen von nicht-evolventischen Verzahnungen
Profilschleifen
Reishauer ECO-Mode
Steuerung
Siemens Sinumerik 840D Solution Line
Reishauer Precision Drive (Wälzmodul)
Reishauer Bediensoftware
  • Low Noise Shifting reduziert die Geräuschentwicklung in Getrieben
  • Polierschleifen verbessert die Leistungswerte von Getrieben
  • Twist Control Grinding ermöglicht die gezielte Veränderung der Kontaktflächen von Zahnflanken
  • Hochgeschwindigkeitsschleifen mit 100 m/s reduziert Schleifzeiten und Schleifbrandrisiko
  • Line Dressing bietet höchste Flexibilität bei Prototypen-Verzahnungen
  • Schleifen von Beveloid-Verzahnungen erweitert das Anwendungsfeld der Schleifmaschine
  • Profilschleifen ermöglicht Verzahnungsschleifen bei geometrischen Störkonturen
