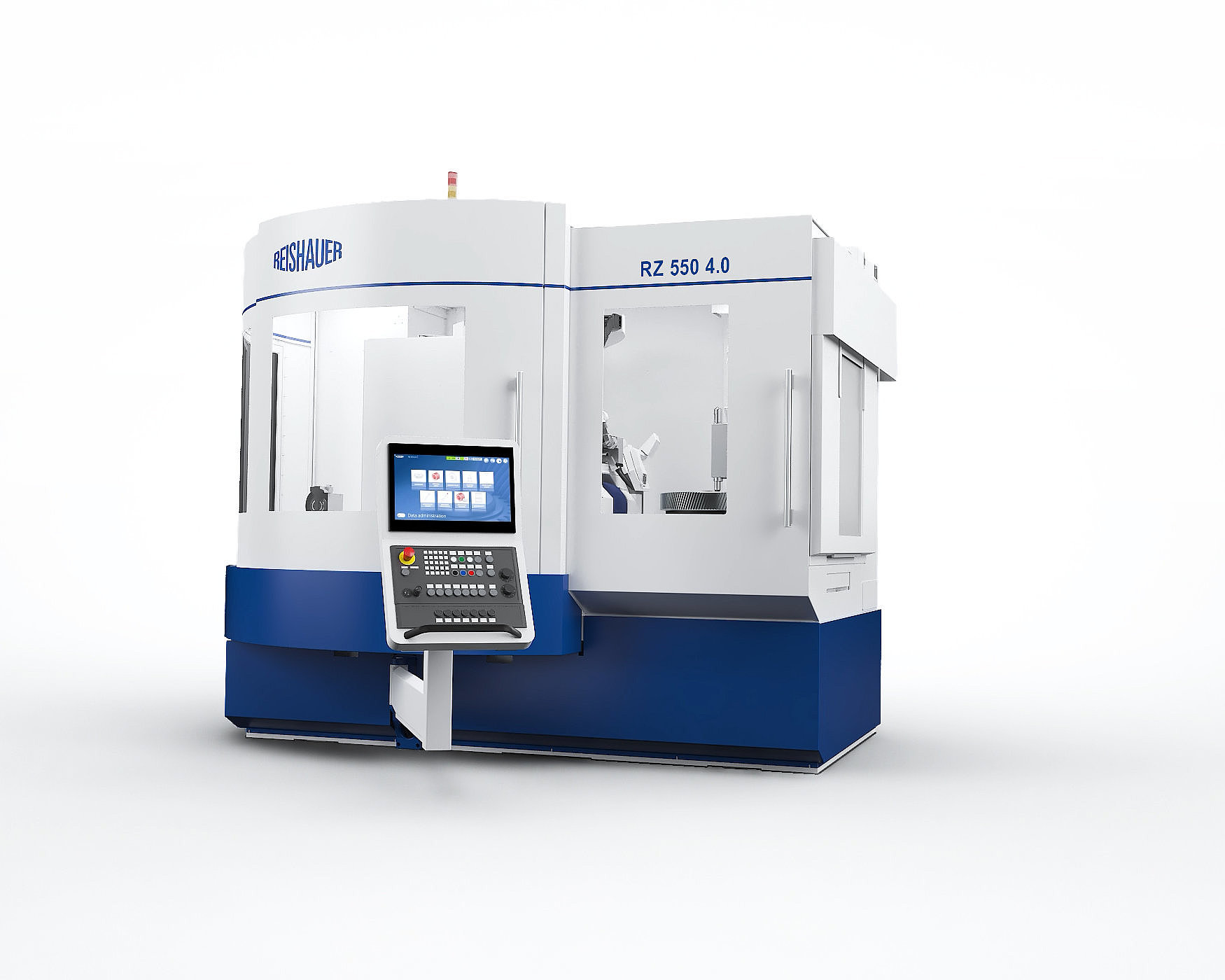

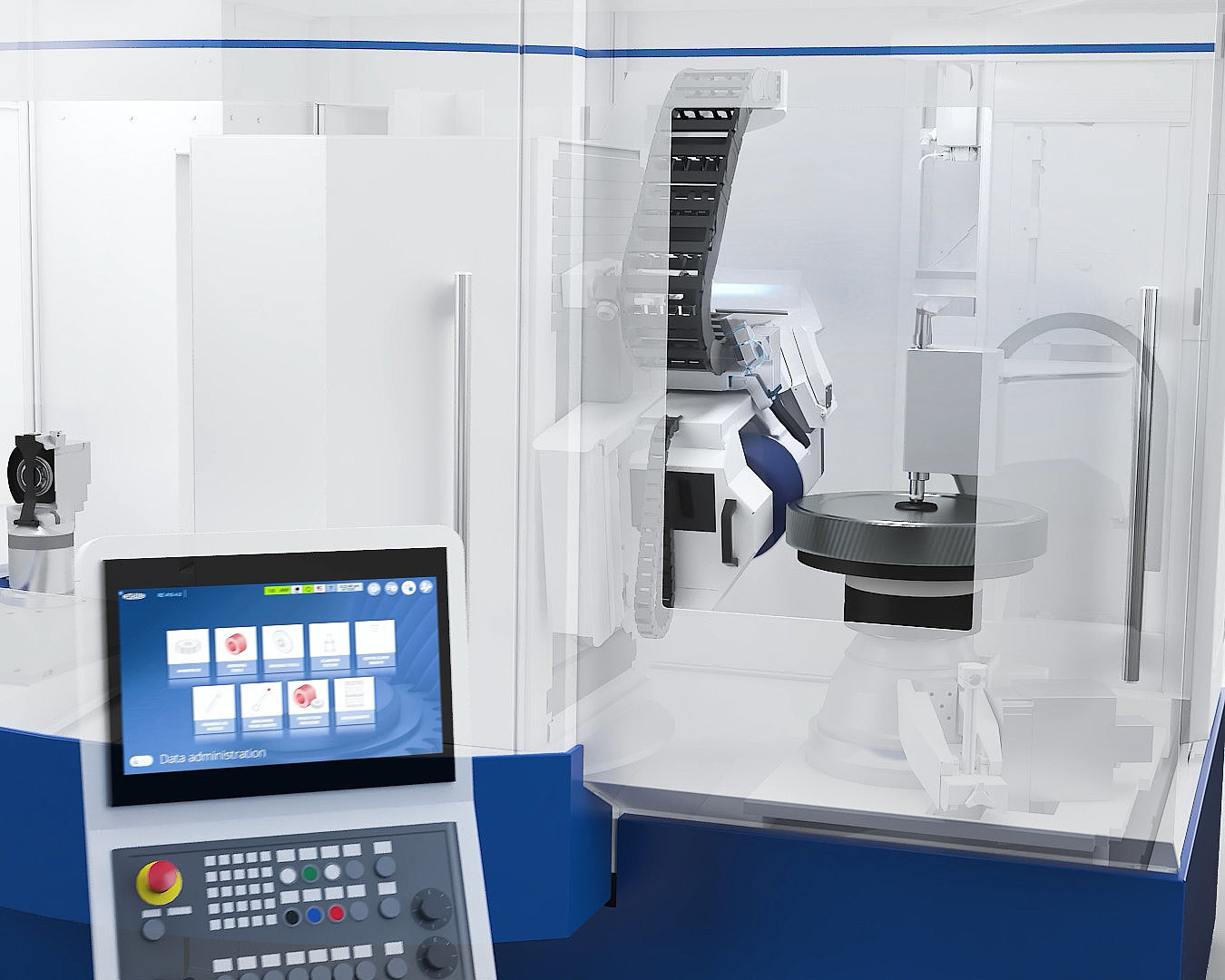

Wälzschleifmaschine RZ 550

Die Jobshop Maschine

Die RZ 550 Schleifmaschine verbindet Universalität, Hochpräzision und Abtragsleistung und verfügt über die neusten Technologien des Zahnradschleifens. Die RZ 550 ist äusserst thermostabil, da der Ölfluss völlig vom Maschinenbett getrennt verläuft.

Flexibilität und Produktivität

Ihr Schleifdurchmesserbereich von 5 bis 550 mm und der Modulbereich von 0.5 bis 10 mm deckt einen grossen Einsatzbereich des Verzahnungsschleifens ab. Die RZ 550 ist technologisch identisch mit der kleineren RZ 410 und der grösseren RZ 1000 Maschine, die sich hauptsächlich in ihrem Schleifdurchmesserbereich unterscheiden. Kurze Rüstzeiten und ausgezeichnete Zugänglichkeit unterstreichen die Flexibilität dieser Maschinenfamilie.

Die Maschinen verfügen über den stärksten auf dem Markt erhältlichen Werkstückspindelantrieb, der sich durch seine höchste Regelgenauigkeit auszeichnet und sich adaptiv auf die jeweilige Schleifaufgabe einstellt. Dies macht sich insbesondere bei häufigem Teilewechsel bezahlt.

Profilschleifen (Zahnlücke für Zahnlücke), das Zeilenabrichten und die Option „Messen auf der Maschine“ verdeutlichen das breite Einsatzfeld dieser Schleifmaschinen.

Mit der schwenkbaren Abrichtachse können alle von Reishauer entwickelten Abrichttechnologien wie u. a. das Zeilenabrichten, Abrichten mit mehr-rippigen Vollprofilrollen und das topologische Abrichten eingesetzt werden.

Die weltweite Marktakzeptanz dieser Maschinen spricht für sich.

Arbeitsbereich
Abweichende Werte werden auf Anfrage geprüft.
Werkstückdurchmesser
5 – 560 mm
Modulbereich
0.5 – 10.0 mm
Schwenkwinkel (Schleifkopf)
± 45°
Schleifhub (max.)
300 mm
Wellenlänge (max.)
700 mm
Werkstückdrehzahl (max.)
600 min⁻¹
Werkstückgewicht (inkl. Spannmittel)
600 kg
Schnittgeschwindigkeit (max.)
80 m/s
Schleifscheibendurchmesser (max.)
300 mm
Schleifscheibenbreiten
145/160 mm
Durchmesser der Abrichtwerkzeuge
123 /140 /160 mm
Hardware-Optionen (Auszug)
Schwenkbarer Abrichter
Verzahnungsmessung
Technologie-Optionen (Auszug)
Polierschleifen
Topologisches Schleifen (Twist Control Grinding)
Zeilenabrichten
Schleifen von konischen Stirnrädern (Beveloidverzahnungen)
Schleifen von nicht-evolventischen Verzahnungen

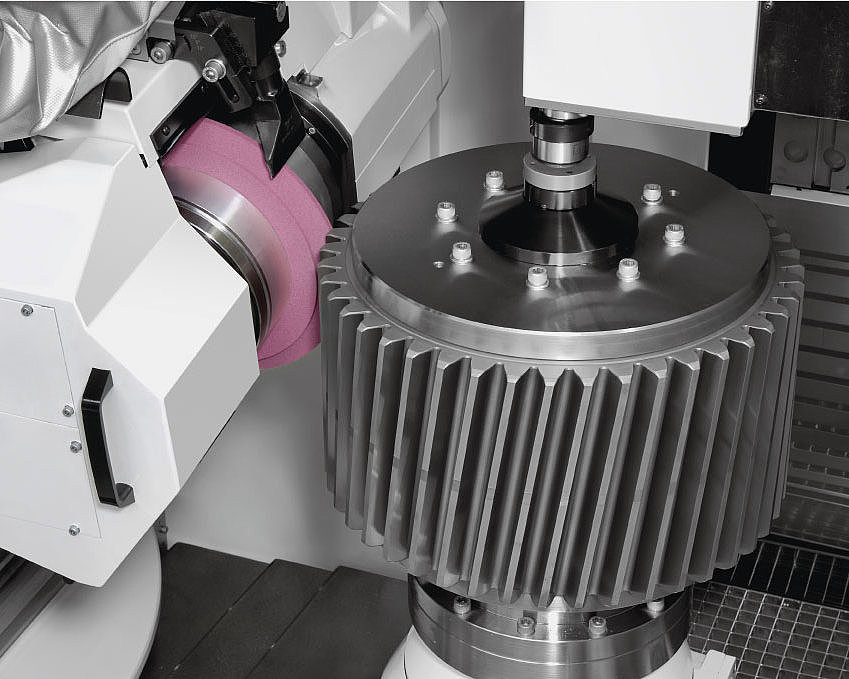

Profilschleifen
Reishauer ECO-Mode
Steuerung
Siemens SINUMERIK 840D sl
Reishauer Precision Drive (Wälzmodul)
Reishauer Bediensoftware
  • Low Noise Shifting reduziert die Geräuschentwicklung in Getrieben
  • Polierschleifen verbessert die Leistungswerte von Getrieben
  • Twist Control Grinding ermöglicht die gezielte Veränderung der Kontaktflächen von Zahnflanken
  • Wälzschleifen von asymmetrischen Zahnrädern
  • Line Dressing bietet höchste Flexibilität bei Prototypen-Verzahnungen
  • Schleifen von Beveloid-Verzahnungen erweitert das Anwendungsfeld der Schleifmaschine
  • Profilschleifen ermöglicht Verzahnungsschleifen bei geometrischen Störkonturen
