Wälzschleifmaschine RZ 260 4.0

Von Automobil-Ringgears bis zu Zahnrädern mittelschwerer LKW

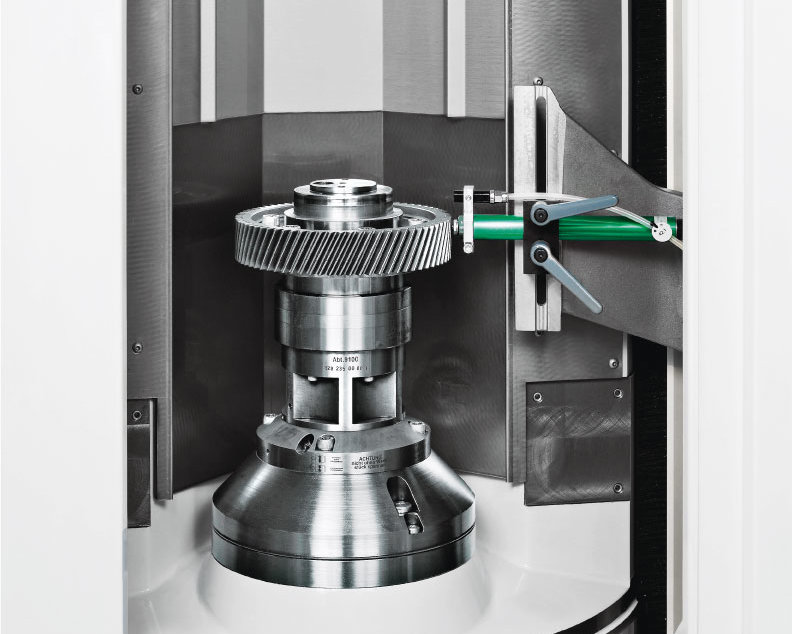

Die RZ 260 4.0 Schleifmaschine deckt den grössten Teilebereich unserer Maschinen für die Automobilindustrie ab. Darunter fallen alle Zahnräder von Fahrzeug- und mittelschweren LKW-Getrieben; dies bei einem Durchmesserbereich von bis zu 260 mm und einem Modulbereich von 0.5 bis 5 mm.

Produktivität und Flexibilität

Neben ihrem Hauptanwendungsgebiet – Grossserien für Automobil- und LKW-Getriebeverzahnungen – ist die Maschinen auch für den flexiblen Einsatz zum Beispiel für einzelne  Prototypen-Werkstücke oder auch für Kleinserien geeignet. Dies wird beispielsweise durch den zusätzlichen Schleifkopf zum Profilschleifen, das Zeilenabrichten und die Option „Messen auf der Maschine“ verdeutlicht.

Konstante Höchstleistung

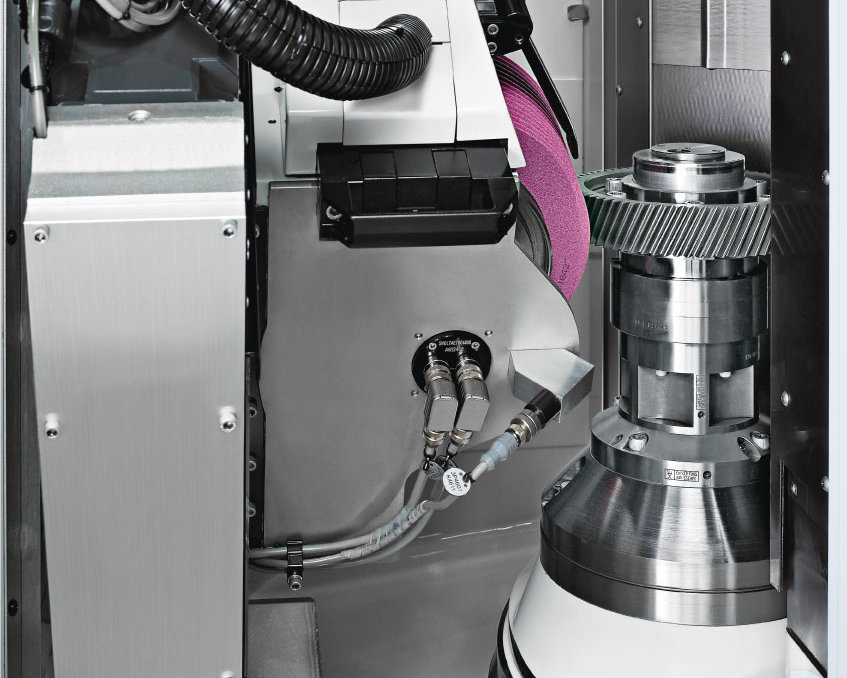

Das RZ 260 4.0 Designprinzip beruht auf der Doppelspindel-Technologie, der konsequenten Parallelisierung der Achsbewegungen, den kurzen Reaktionszeiten der Spindeln und der hohen Schnittgeschwindigkeit.

Mit der schwenkbaren C-Abrichtachse können alle von Reishauer entwickelten Abrichttechnologien wie u. a. das Zeilenabrichten, Abrichten mit mehrrippigen Vollprofilrollen und das topologische Abrichten eingesetzt werden.

Kurze Rüstzeiten unterstreichen die Flexibilität der Maschine. Neben Scheibenteilen können mit der Reitstockoption auch Wellenteile geschliffen werden. Die serienmässig vollausgestattete Maschine kann aufgrund ihrer kompakten Bauweise einfach in eine bestehende Linienfertigung integriert werden. Die Bedienungsphilosophie aller Reishauer Serie 4.0 Maschinen ist deckungsgleich, womit Bediener dieser Reishauer Maschinentypen sofort in der Lage sind, alle Modelle produktiv zu nutzen.

Die RZ 260 hat sich bei Automobil- und LKW-Kunden wie auch in Jobshops bewährt.

Arbeitsbereich
Abweichende Werte werden auf Anfrage geprüft.
Werkstückdurchmesser
19 – 262 mm
Modulbereich
0.5 – 5.0 mm
Schwenkwinkel (Schleifkopf)
± 48°
Schleifhub (max.)
180 mm
Wellenlänge (max.)
490 mm
Werkstückdrehzahl (max.)
1600 min⁻¹
Werkstückgewicht (inkl. Spannmittel)
50 kg
Schnittgeschwindigkeit (max.)
100 m/s
Schleifscheibendurchmesser (max.)
275 mm
Schleifscheibenbreiten
125 / 160 mm
Durchmesser der Abrichtwerkzeuge
123 / 140 mm
Masse (B x T x H)
2880 x 2310 x 2920 mm
Gesamtgewicht
9600 kg
Hardware-Optionen (Auszug)
Zusätzliche Werkstückspindel (C1- & C2-Achse)
Schwenkbarer Abrichter (C4-Achse)
CNC Reitstöcke (W1- & W2-Achse)
Profilschleifkopf für kleine Schleifscheiben
Verzahnungsmessung
Technologie-Optionen (Auszug)
Polierschleifen
Topologisches Schleifen (Twist Control Grinding)
Zeilenabrichten
Schleifen von konischen Stirnrädern (Beveloidverzahnungen)
Schleifen von nicht-evolventischen Verzahnungen
Profilschleifen
Integriertes Öl-Abschleudern
Reishauer ECO-Mode
Steuerung
Siemens SINUMERIK ONE
Reishauer Precision Drive (Wälzmodul)

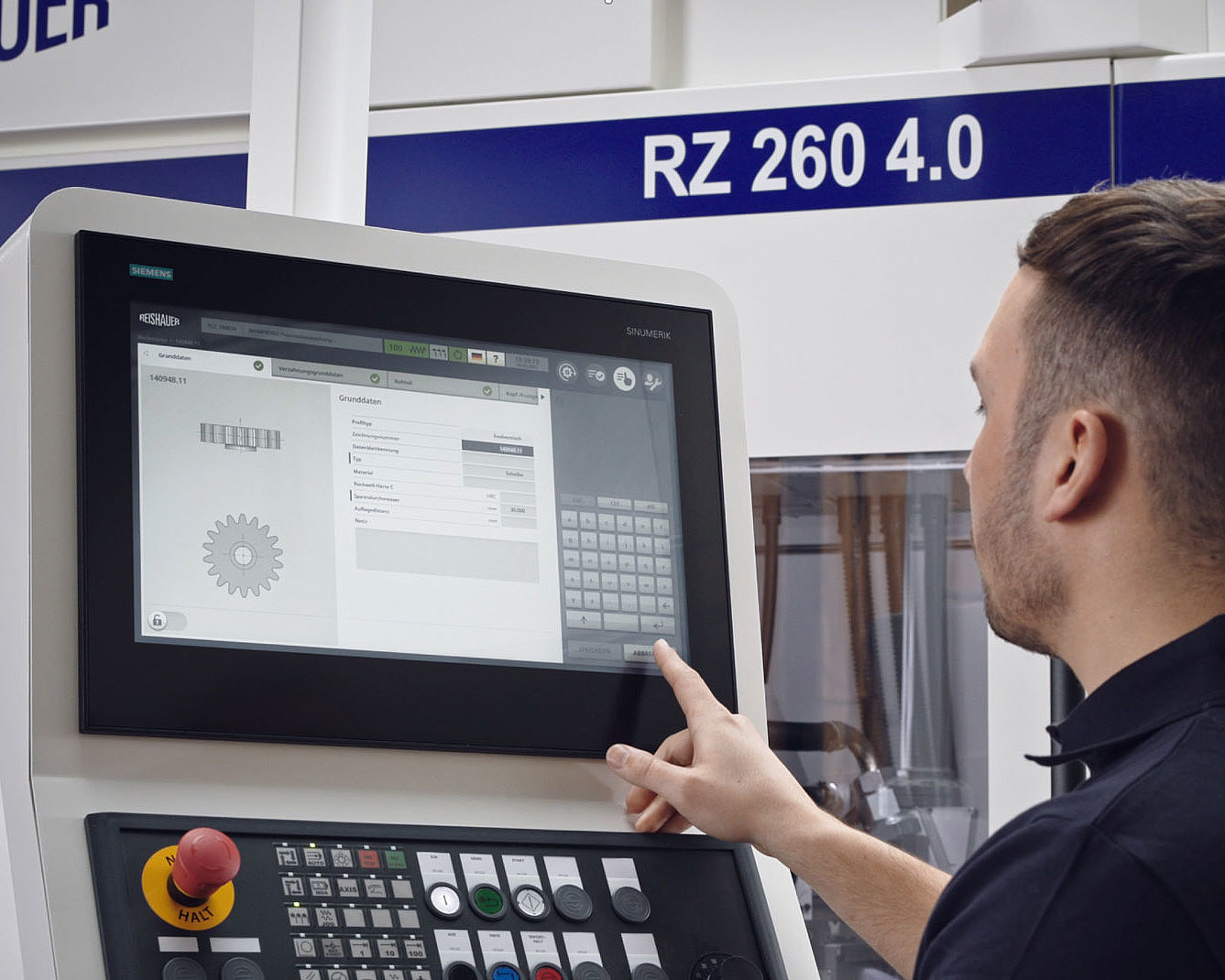

Reishauer Bediensoftware RZControl
  • Low Noise Shifting reduziert die Geräuschentwicklung in Getrieben
  • Polierschleifen verbessert die Leistungswerte von Getrieben
  • Twist Control Grinding ermöglicht die gezielte Veränderung der Kontaktflächen von Zahnflanken
  • Wälzschleifen von asymmetrischen Zahnrädern
  • Hochgeschwindigkeitsschleifen mit 100 m/s reduziert Schleifzeiten und Schleifbrandrisiko
  • Line Dressing bietet höchste Flexibilität bei Prototypen-Verzahnungen
  • Schleifen von Beveloid-Verzahnungen erweitert das Anwendungsfeld der Schleifmaschine
  • Profilschleifen ermöglicht Verzahnungsschleifen bei geometrischen Störkonturen
