Wälzschleifmaschine RZ 160 4.0

Automobilgetriebe voll abgedeckt

Die Maschine, die alle Zahnradtypen abdeckt, die in Automobilgetrieben verbaut werden.

Die RZ 160 4.0 Schleifmaschine setzt mit ihrer Produktivität den Industriestandard in der Fertigung von Automobilzahnrädern. Ihr Schleifbereich Durchmesser bis 160 mm und der Modulbereich 0.5 bis 4 deckt alle Zahnräder ab, ob Scheiben oder Wellenteile, die in Automobilgetrieben zum Einsatz kommen.

Produktivität und Flexibilität

Neben ihrem Hauptanwendungsgebiet – Grossserien für Automobilgetriebeverzahnungen – ist diese Maschine auch für den flexiblen Einsatz, zum Beispiel für ein einzelnes Prototypen-Werkstück oder auch Kleinserien geeignet. Dies wird durch den zusätzlichen Schleifkopf zum Profilschleifen, das Zeilenabrichten und die Option „Messen auf der Maschine“ verdeutlicht.

Konstante Höchstleistung

Das RZ 160 4.0 Designprinzip beruht auf der Doppelspindel-Technologie, der konsequenten Parallelisierung der Achsbewegungen, den kurzen Reaktionszeiten der Spindeln und der hohen Schnittgeschwindigkeit.

Mit der schwenkbaren Abrichtachse können alle von Reishauer entwickelten Abrichttechnologien wie u. a. das Zeilenabrichten, Abrichten mit mehr-rippigen Vollprofilrollen und das topologische Abrichten eingesetzt werden.

Kurze Rüstzeiten unterstreichen die Flexibilität der Maschine. Neben Scheibenteilen können mit der Reitstockoption auch Wellenteile geschliffen werden. Die serienmässig vollausgestattete Maschine kann aufgrund ihrer kompakten Bauweise einfach in eine bestehende Linienfertigung integriert werden. Die Bedienungsphilosophie ist mit den anderen Typen der Reishauer Serie 4.0 deckungsgleich, womit Bediener anderer Reishauer Maschinentypen sofort produktiv tätig sein können.

Hunderte von RZ 160 Maschinen, die weltweit unermüdlich unseren Kunden Gewinne erwirtschaften, sind der beste Leistungsbeweis.

Arbeitsbereich
Abweichende Werte werden auf Anfrage geprüft.
Werkstückdurchmesser
0 – 162 mm
Modulbereich
0.5 – 4.0 mm
Schwenkwinkel (Schleifkopf)
± 48°
Schleifhub (max.)
180 mm
Wellenlänge (max.)
490 mm
Werkstückdrehzahl (max.)
3000 min⁻¹
Werkstückgewicht (inkl. Spannmittel)
30 kg
Schnittgeschwindigkeit (max.)
100 m/s
Schleifscheibendurchmesser (max.)
275 mm
Schleifscheibenbreiten
125 / 160 mm
Durchmesser der Abrichtwerkzeuge
123 / 140 mm
Masse (B x T x H)
2880 x 2310 x 2920 mm
Gesamtgewicht
9600 kg
Hardware-Optionen (Auszug)

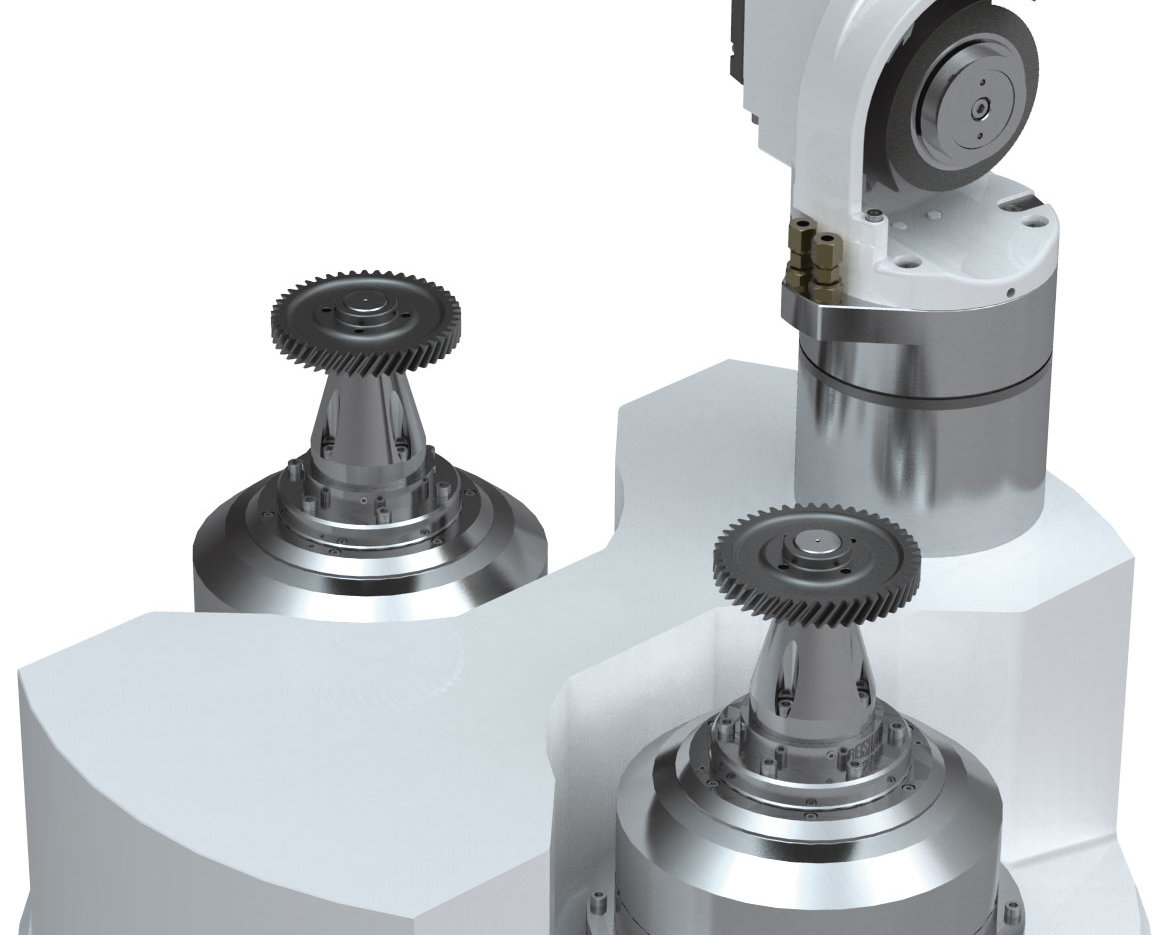

Zusätzliche Werkstückspindel (C1- & C2-Achse)
Schwenkbarer Abrichter (C4-Achse)
CNC Reitstöcke (W1- & W2-Achse)

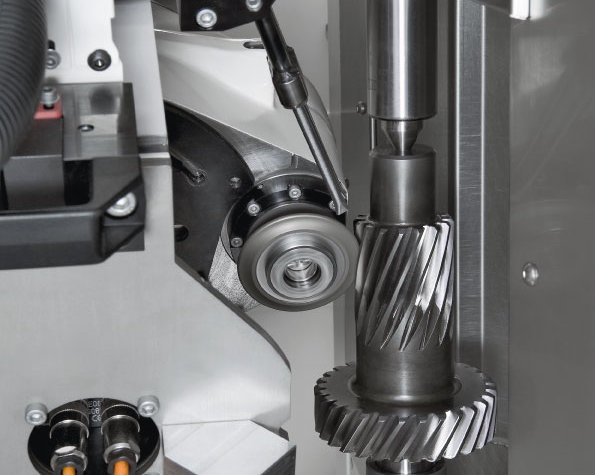

Profilschleifkopf für kleine Schleifscheiben

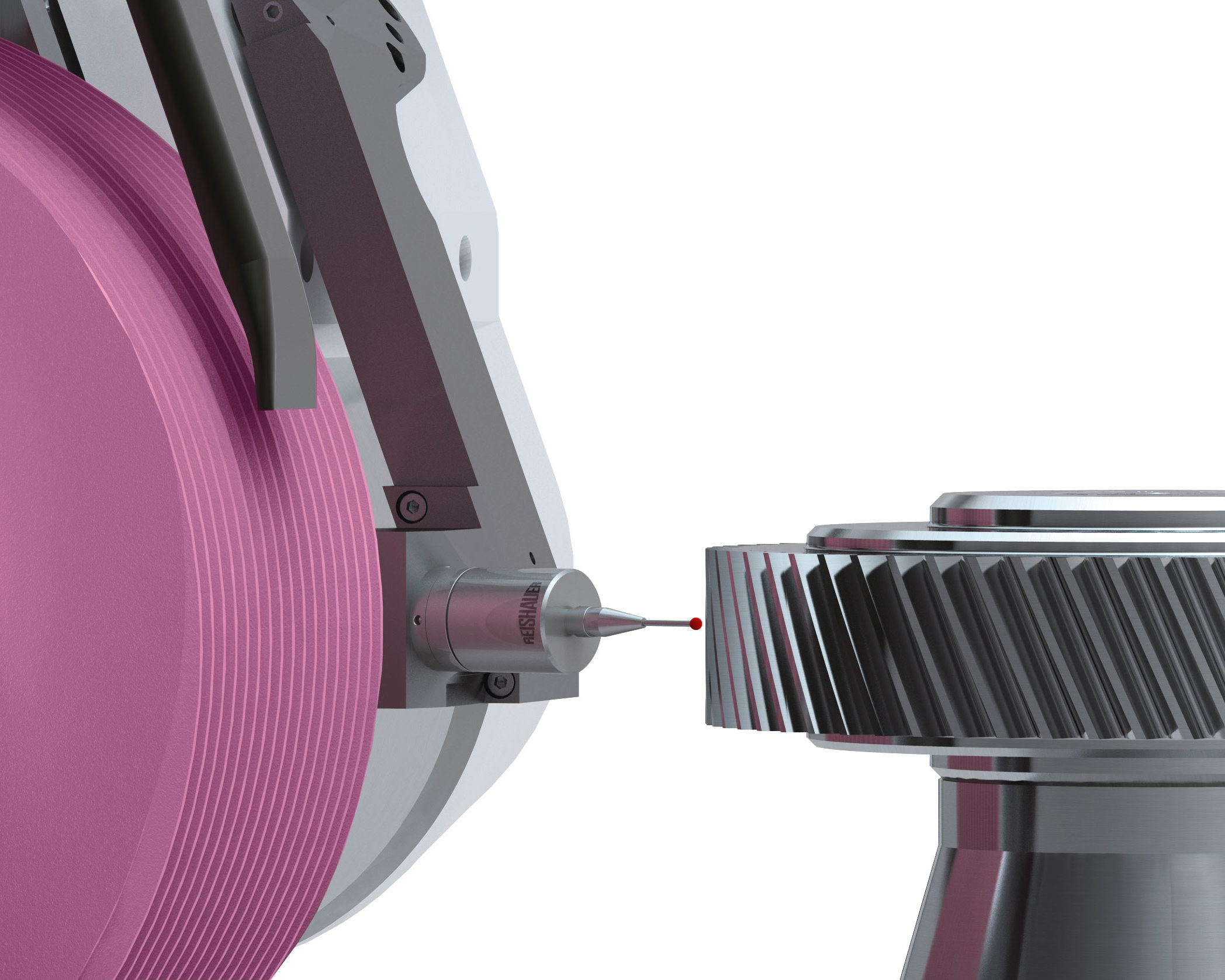

Verzahnungsmessung
Technologie-Optionen (Auszug)

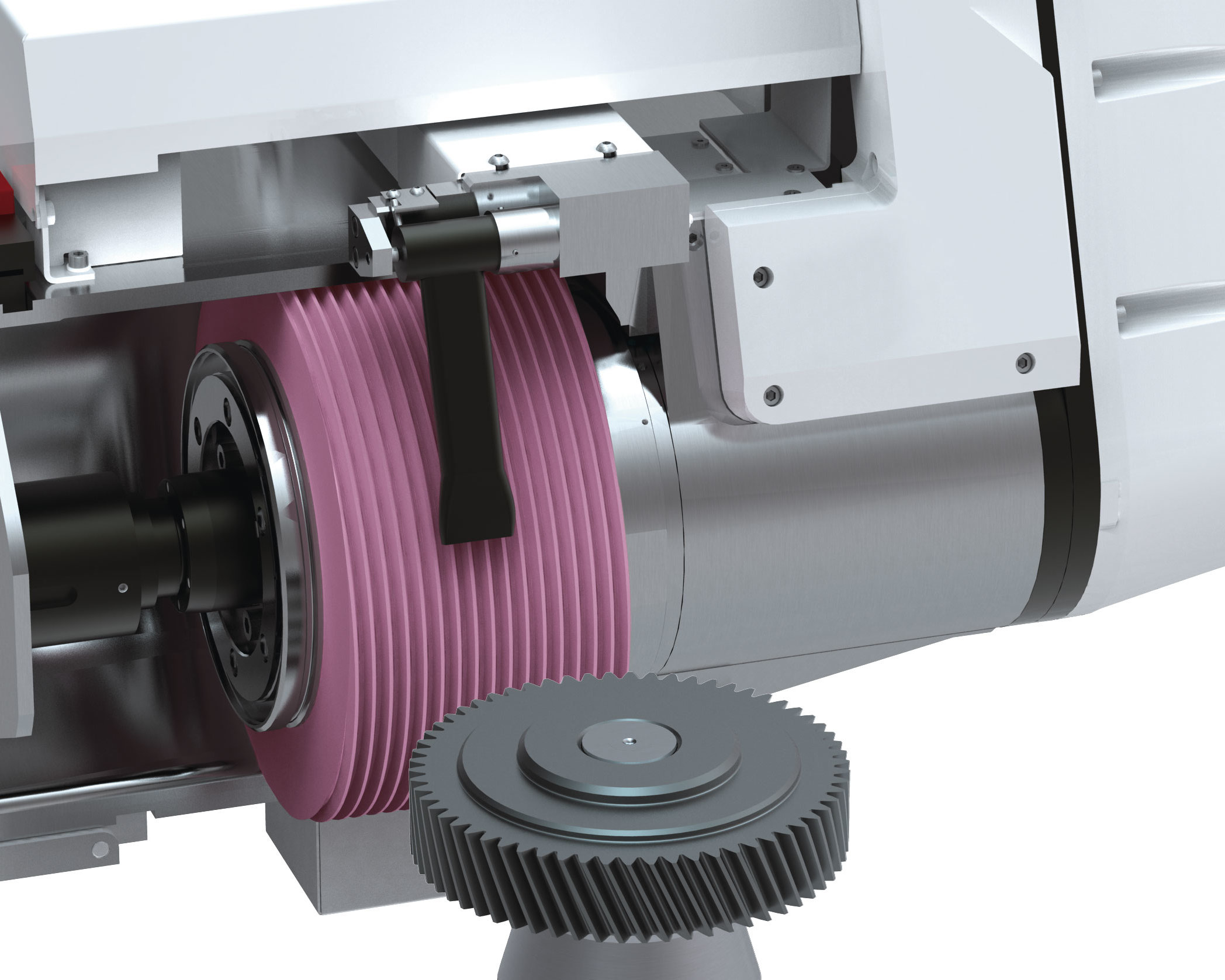

Polierschleifen
Topologisches Schleifen (Twist Control Grinding)
Zeilenabrichten
Schleifen von konischen Stirnrädern (Beveloidverzahnungen)
Schleifen von nicht-evolventischen Verzahnungen
Profilschleifen
Integriertes Öl-Abschleudern
Reishauer ECO-Mode
Steuerung
Siemens SINUMERIK ONE
Reishauer Precision Drive (Wälzmodul)
Reishauer Bediensoftware RZControl
  • Low Noise Shifting reduziert die Geräuschentwicklung in Getrieben
  • Polierschleifen verbessert die Leistungswerte von Getrieben
  • Twist Control Grinding ermöglicht die gezielte Veränderung der Kontaktflächen von Zahnflanken
  • Wälzschleifen von asymmetrischen Zahnrädern
  • Hochgeschwindigkeitsschleifen mit 100 m/s reduziert Schleifzeiten und Schleifbrandrisiko
  • Line Dressing bietet höchste Flexibilität bei Prototypen-Verzahnungen
  • Schleifen von Beveloid-Verzahnungen erweitert das Anwendungsfeld der Schleifmaschine
  • Profilschleifen ermöglicht Verzahnungsschleifen bei geometrischen Störkonturen
  • Closed Loop mit GDE
