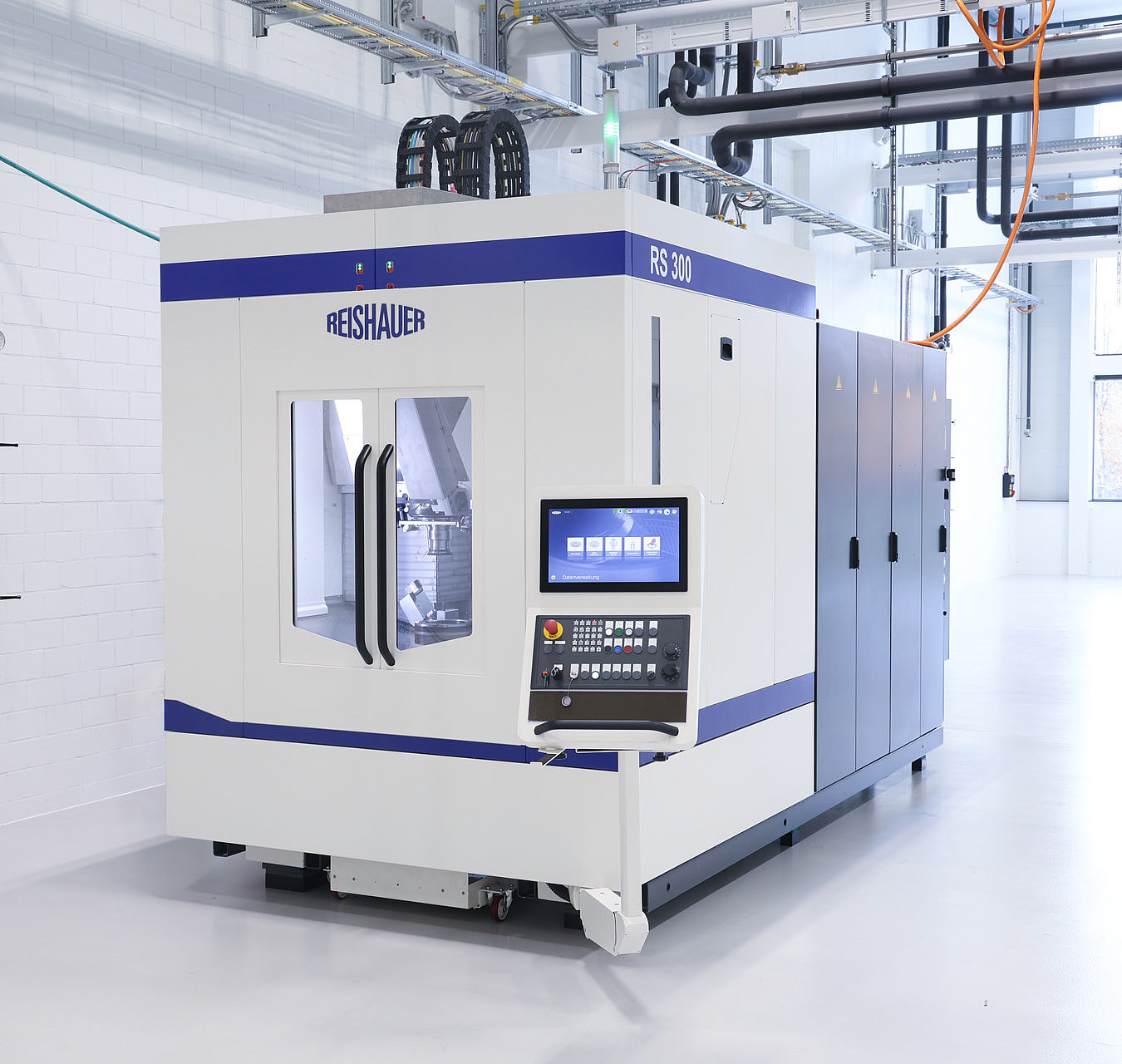

Hartwälzschälmaschine RS 300

Wirtschaftliches Hartwälzschälen von Aussen- und Innenverzahnungen

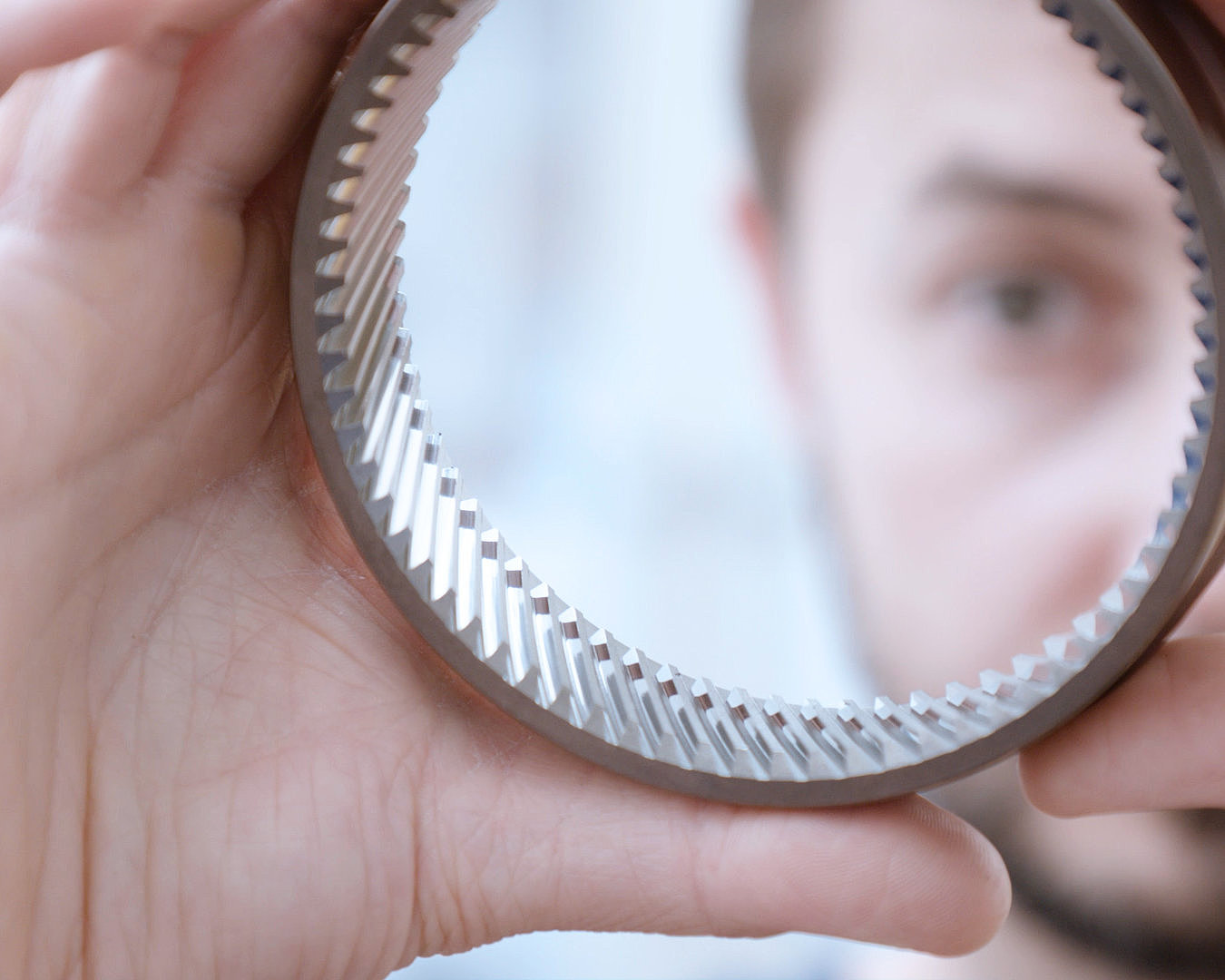

Die Bearbeitung gehärteter Innenverzahnungen bis zu einem Werkstück-Aussendurchmesser von 300 mm ist die Kernanwendung der Reishauer RS 300. Mit der erreichbaren Verzahnungsqualität wird die RS 300 auch zukünftigen Anforderungen mit noch engeren Toleranzen gerecht, bei denen insbesondere höchste Genauigkeit und niedrigste Zahnflankenrauheit im Vordergrund steht.

Downloads
Anfrage
Die Reishauer RS 300 ist...
  • ... eine Neuentwicklung mit einem hochproduktiven Bearbeitungsverfahren
  • ... die kosteneffiziente Methode, innenverzahnte Hohlräder hartfein zu bearbeiten
  • ... zur Bearbeitung auslaufbegrenzter Werkstücke geeignet
  • ... zum Egalisieren grosser Härteverzüge nutzbar
  • ... flexibel nutzbar – auch für Aussenverzahnungen
  • ... die Komplettierung des Reishauer-Angebots, mit dem nun alle Verzahnungen eines Getriebes hartfeinbearbeitet werden können
  • ... ARGUS-fähig
Arbeitsbereich
Vorbehaltlich technischer Änderungen. Abweichende Werte werden auf Anfrage geprüft.
Werkstückdurchmesser Innenschälen
50 – 300 mm
Werkstückdurchmesser Aussenschälen
50 – 200 mm
Zähnezahl
5 – 520
Modulbereich
1 – 3 mm
Werkstücklänge
max. 150 mm
Achskreuzwinkel
max. 35°
Werkzeugspindeldrehzahl
max. 3 600 min ⁻¹
Werkstückspindeldrehzahl
max. 3 600 min ⁻¹
Achsweg X-, Y-, Z-Achse
400, 500, 350 mm
Spannungsversorgung
400 V / 50 Hz; 460 V / 60 Hz
Umgebungstemperatur
+15 bis +45 °C
Gewicht
14 000 kg
Hardware Optionen (Auszug)
Schnittstelle für Automationssysteme
Automatischer Werkzeugwechsler (Schnittstelle HSK-F 125)
Technologie-Optionen (Auszug)
ARGUS Prozess- und Komponentenüberwachung
Twist Control Skiving
Reishauer ECO-Mode
Steuerung
Siemens SINUMERIK ONE

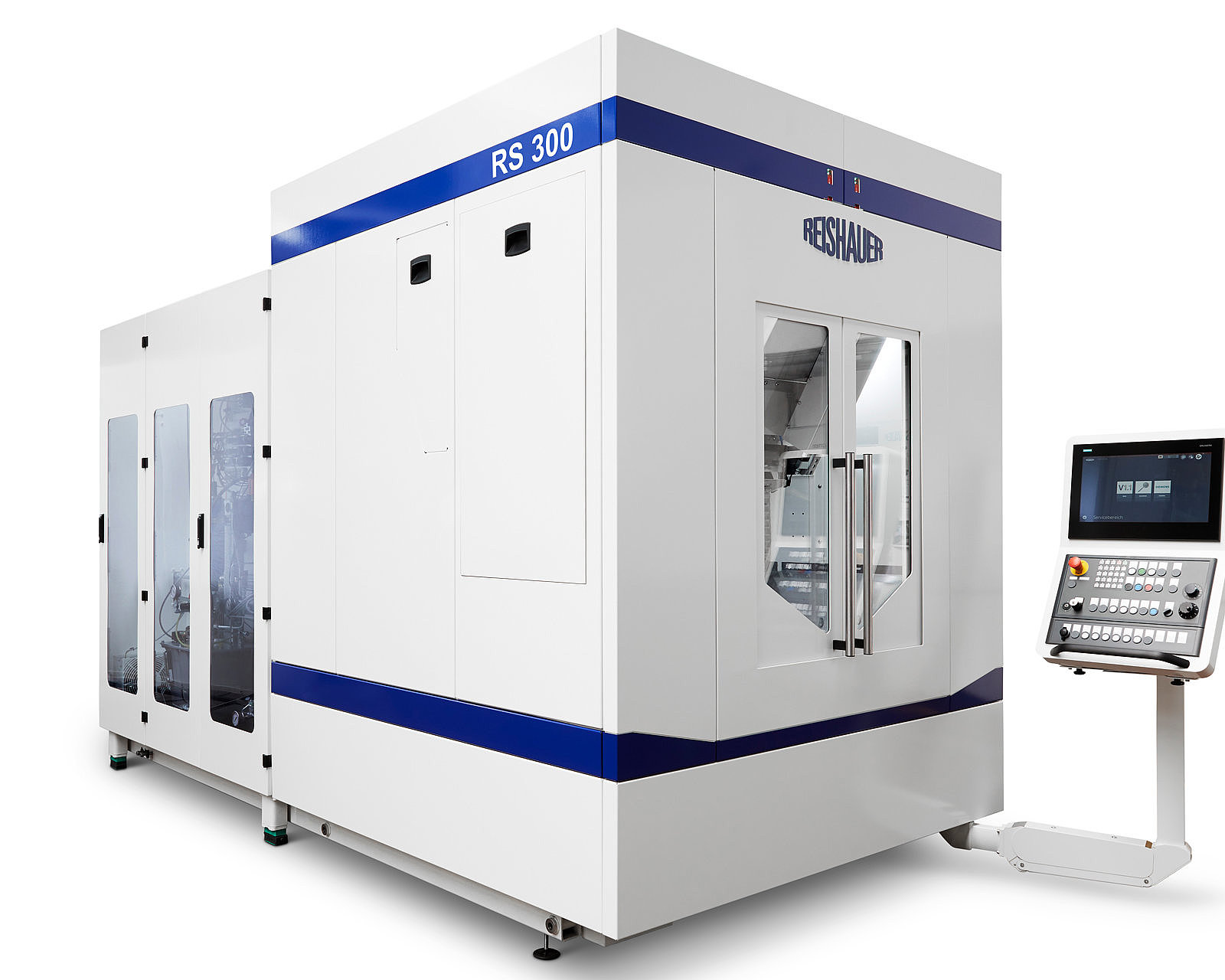

Reishauer Bediensoftware RSControl
